Elektrik Problem Umbau vom JH zum PL

[DocDulittel]

Moin zusammen,

so am WE hat nun endlich der Umbau vom JH zum PL stattgefunden. Mechanik ist soweit alles i.O. aber die Elektrik gibt mir Rätsel auf.

Kabelbaum vom PL ist eingebaut.

Bei Zündung ein, laufen weder die Benzinpumpen noch surrt die Zigarre - Kein Sprit und kein Zündfunke beim Starten. Wenn ich die Kontakte in der ZE brücke, laufen zwar die Pumpen, Zündfunken fehlt aber immer noch. Laut RLF soll am 15poligen Stecker vom TSZ-H zwischen Pin 2 und 4 Batteriespannung anliegen - bei mir nicht der Fall.

Hin und wieder ruckt der Anlasser schon bei Zündung ein - auch sehr seltsam.

Scheinbar habe ich generell ein Spannungs/Masse Problem. aber wo?

Masseleitungen hinten an der Brücke sind alle angeschlossen, auch das dickere zur Zündspule.

Also, außer das der Anlasser dreht tut sich beim starten nichts.

Benzinpumpenrelais habe ich ei nagelneues 167er. Am Pin 86 habe ich 12V, am Pin 85 sollte das Steuergerät Masse schalten wenn der Motor dreht - richtig?

Spenderfahrzeug war ei 86er Rocco 16V.

Jemand ne Idee?

[Ralle]

Ne dumme Frage zur Benzinpumpe: Hast Du das Pumpenrelais vom 16V verwendet?
Die 8V-Relais mag der 16V nicht.

Schaltpläne, Rep.-Leitfäden und SSP sind vorhanden?

EDITH
Das war unfair - du hast editiert, während ich geschrieben habe!

[DocDulittel]

habs dazu geschrieben. Unterlagen sind eigentlich genug da.

[DocDulittel]

So, habe mal mit den Schaltplänen versucht das Problem einzugrenzen.
Bei Zündung ein ist an der Rückseite der ZE (weißer Stecker) Pin D2 Spannung. Diese Spannung sollte an den Steuergeräten VEZ Pin 1 undTSZ-H Pin 5 ankommen, tut es aber nicht.
Dazwischen befindet sich nur eine Steckverbindung im Motorraum, scheinbar habe ich die nicht mit dem Gegenstecker verbunden.

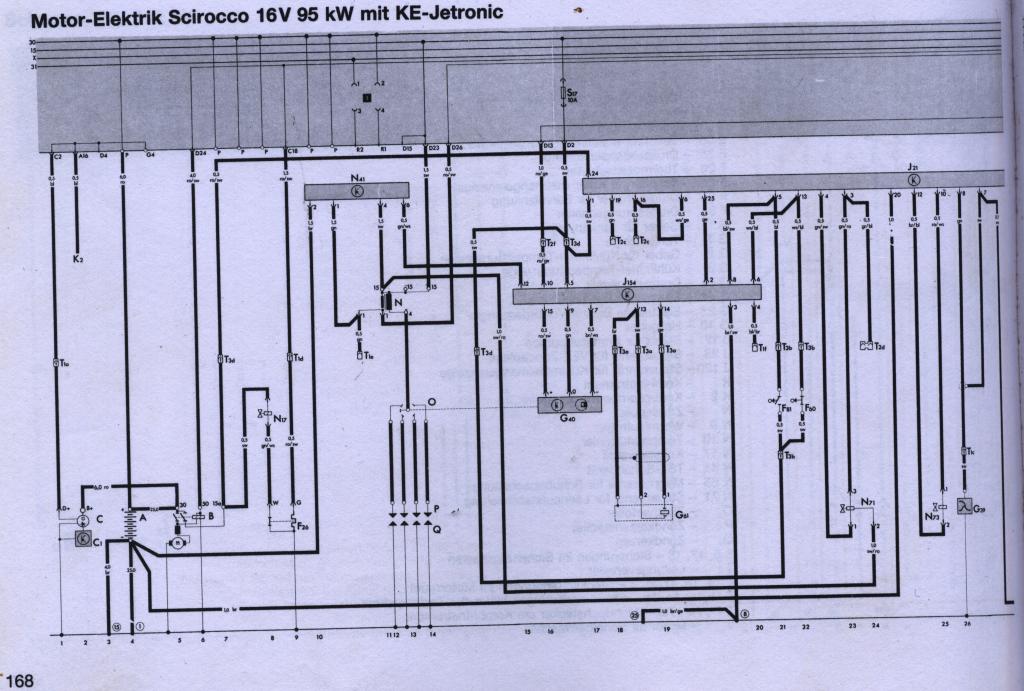

Ich habe hier nur eine undeutliche Kopie, kann mir jemand die Aderfarben der Steckverbindung T3d nennen? Zu finden im JHIMS auf Seite 168 unten.

[Ralle]

ro/sw

Gib mir bitte mal Deine E-Mail-Adresse.

[Giugiaro]

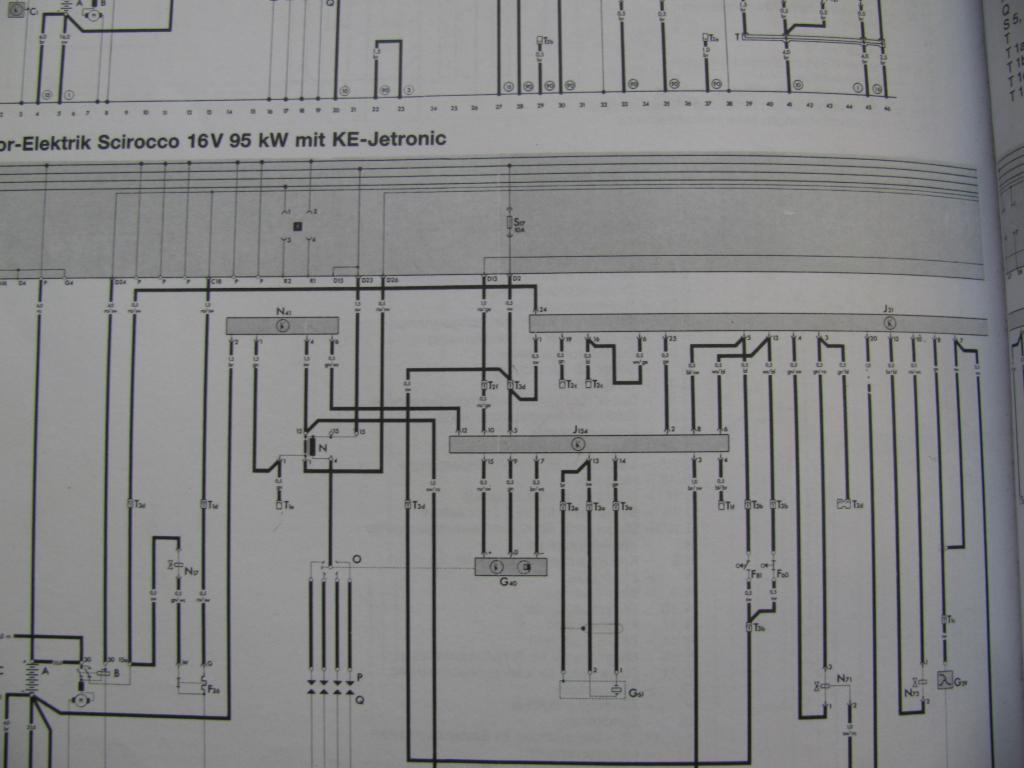

Schau selber:

[DocDulittel]

ro/sw

Ralle mein Held, die Steckverbindung lag schön sauber unter dem Ausgleichsbehälter.
Du glaubst nicht was hier eben für ein geiles Gebrüll in der Hütte war (Endtopf ist noch nicht dran.

[Ralle]

Du glaubst nicht was hier eben für ein geiles Gebrüll in der Hütte war (Endtopf ist noch nicht dran.
