GSI LCD digital Tacho in Scirocco

[SnoopyVW]

Hallo,

ich bin mit meinem Umbau fertig, also falls es jemanden interessiert schreib ich hier mal ne kleine Anleitung rein.
Es geht alles am Tacho (außer Öltemp., muss ich noch machen - wegen dem Bild, also denkt euch nix). Das einzige wo man etwas spielen muss ist die kmh Anzeige. Durch den universellen Geber kann man das aber super einstellen. Mittels einer kleinen Scheibe (schwarz/weiß) im Geber werden die Impulse umgerechnet. Also wenn auf der Scheibe 16 schwarze Felder sind dann hat man 16 Impulse. Sollte das nicht genügen, malt man sich einfach so ne kleine Scheibe selbst und kann dadurch wunderbar die kmh Anzeige justieren ... ich hab mit 13" Felgen 16 Imp. gebraucht.


Vorteil:
- für "digital Fetischisten" ne billige Lösung zum Digifiz
- GSI Tachos gibts wie Sand am Meer zu guten Preisen
- Einbau durchführbar in 2-3 Stunden

Nachteil:
- Blinker geht nicht wegen links/rechts Pfeilen im Tacho …


Benötigte Teile:
- GSI LCD Tachoeinheit
- Anschlussstecker X8 und X9 (für den Opel Tacho)
- Wegstreckengeber 1-16 Impule (Impulse frei wählbar - Firma Projekt Tacho)

Umbau/Anleitung:
- Scirocco Tacho ausbauen
- den Unterdruckschlauch (falls vorhanden) "blind" machen
- GSI LCD Tacho anklemmen an den Scirocco Kabelbaum (Belegung unten)
- Wegstreckengeber aufstecken und anklemmen (16 Imp)
- alles einbauen und fertig


Schaltpläne/Kabelfarben:
WICHTIG: Das war bei mir so, ich kann nicht garantieren das es bei jedem Scirocco/Opel die gleichen Kabelfarben sind !!!


######### Opel Stecker Kabelbelegung X8 und X9: ##########

************** Weißer Stecker X8: **********************
- Ladekontrolle Voltmeter (blau)
- Ladekontrolle Voltmeter (blau)
- Helligkeitsreglung (grau-grün) (oder weglassen)
- Tankanzeige (blau-schwarz)
- Leuchten Display +12V (schwarz)
- Drehzahlmesser (grün)
- Masse Braun (braun)
- Masse Braun (braun)
- Masse Braun (braun)
- Öldruckanzeige (blau-gelb)
- LCD Module +12V (schwarz)
- Schalter Licht - Lichtschalter (weiß-gelb Grau-grün)
- Wassertemp. Anzeige (blau-weiß)
- WSF (blau-rot)
- Schalter Öldruck (blau-grün)

***************** Schwarzer Stecker X9: *****************
- Blinker rechts (schwarz-grün)
- Blinker links (schwarz-weiß)
- Schalter Handbremse (braun-weiß)
- Zündung (schwarz)
- Schalter Licht Birnen Symbol Lichtschalter (weiß-gelb grau-grün)
- Fernlicht (weiß)
- Masse (braun)


######### Scirocco 2 Kabelbelegung (2 Stecker!): ############

***************** Stecker weiß: *************************
- Masse (braun)
- Drehzahl (rot/schwarz)
- Tank (schwarz/rosa)
- Wassertemperatur (gelb/rot)
- Öldruck 0,3 bar (blau/schwarz)
- Ladekontrollleuchte (blau)
- Blinker (nicht machbar)
- Fernlicht (blau/weiß)
- Handbremse am Schalter abgreifen (weiß/grün)
- Öltemperatur von vorne abgreifen wenn vorhanden

***************** Stecker schwarz: **********************
- Zyndungsplus 12V (schwarz)


############ Wegstreckengeber von Projekt Tacho: ##########
- Masse (braun)
- Zündungsplus (schwarz)
- Signal (blau-rot)




Mfg
Snoopy

[SnoopyVW]

Nachtrag:

- Mehr Anleitungen hab ich nicht. Ich hab auch keine Bilder vom Einbau gemacht weil es wäre doch uninteressant wenn nur Kabel und Pläne im Auto zu sehen sind und 2 Leute krampfhaft versuchen die Kabel rauszulesen/rauszumessen.
Ansich ganz einfach, Stecker Scirocco mit Stecker Opel verbinden, fertig! Allerdings kann ich echt keine Haftung dafür übernehmen das die Kabelfarben bei jeden Scirocco/Opel die gleichen sind, vorallem bei den letzten Modellen wo nur einen Stecker haben. Zusätzlicher richtiger Sciroccoplan/Opelplan ist immer hilfreich und ein Mensch der Schaltpläne lesen kann.

- Öltemperatur, eingigen wird schon aufgefallen sein, auf meinem Bild ist diese voll da ... ich muss da noch ein Kabel ziehen da der Roccokabelbaum keine Öltemperatur uns angeboten hat. Müssen das von vorne abgreifen, Kumpel meinte da wäre wo was ...

- Blinker, die kabel farben für links und rechts blinker sind grün/schwarz und grün/weiss kann dir leider gerade nicht sagen an welchem stecker am sicherungskasten....(Hinweis von Vibes)

- Einbaurahmen, ich hab meinen zugeschnitten. Der LCD ist breiter als der originale. Im inneren vom Cockpit sind links/rechts so Halter, diese abschrauben und zur Seite drücken (schieben), dann passt der LCD schon mal rein (oben am LCD ist ein Anschraubpunkt, den hab ich abgesägt wegen der Höhe). Das Plastikteil (Rahmen) passt nicht mehr rein wegen den großen Seitenteilen die nach innen gehen. Ich hab diese mal abgeschnitten und für mich ist das OK, für einen richtigen Freak der seinen Rocco liebt muss ich allerdings auch sagen er sollte sich selbst was überlegen wie man das am besten wieder sauber verblenden könnte.

- Info allgemein, ich fahre jetzt mit 185/65 14" Wintergummis und hab den universal Geber auf 16 Impulsen laufen. Er geht sehr genau im moment, 50 sind 50 und 100 sind 100. Ich werd auf 17-18 Impulse hochgehen, sicher ist sicher aber da kann sich dann jeder selbst spielen denke ich.
Die Firma ZMM-Electronic bietet auch nen justierer an wo man noch genauer nachstellen könnte, kostet allerdings der Justierer über 100.- Euro und man braucht zusätzlich noch einen Geber (16 Imp. Opel oder den uni. Geber) - nur als Info!


Bild unter der fahrt:


Videos:
http://www.myvideo.de/watch/3149202

http://www.myvideo.de/watch/3149251

http://www.myvideo.de/watch/3149284

Mfg
Snoopy

[SnoopyVW]

Ich muss zu oben nochmal was korrigieren, sorry

Öltemperatur:
Muss, wenn ja, vom Geber im Motorraum abgegriffen werden da das Kabel zum MFA zu wenig Spannung liefert. Liegt daran das die Öltemperatur erst ins Steuergerät geht und von da aus ans MFA übermittelt wird (vermutlich wird hier die Spannung ans MFA angepasst).

Blinker:
Wegen dem abgereifen beim Sicherungskasten. Hat mein Kumpel beim Einbau ausprobiert, danach fing das Blinkerrelais zum spinnen an (lautes klackern, schnelles Blinken), also geht doch nicht.


PS: Falls jemand eine Lösung findest, vorallem für den Blinker, dann bitte hier posten und evtl. kann der Admin dann das ganze in einem Beitrag editieren (ich kann leider meine 2 Beiträge nicht mehr editieren).

[MBO]

Gerade entdeckt...Geile Sache...das versuch ich auch !

[Folterknecht]

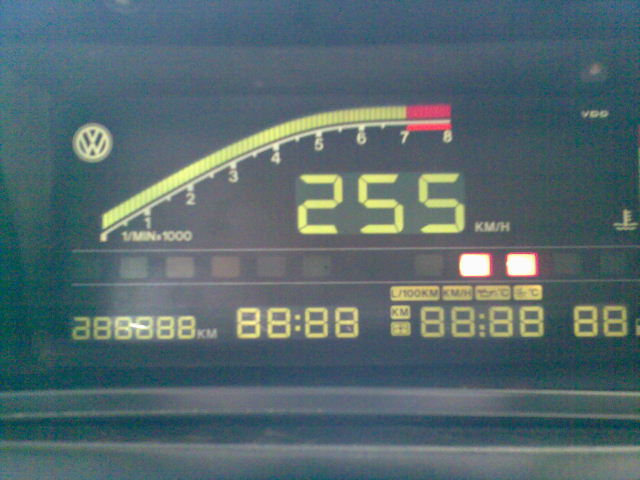

nett, mit persönlich gefältl der opel tacho garnicht, wirkt billig und die analoge km stands anzeige dazu ..naja ... dann leiber mehr geld für original digifiz oder alternativ das audi digifiz ;) MFA fuunktinalität hat das ding ja dann auch nciht mehr :(

[MBO]

So einen ollen Opel LCD Einsatz gibt es heute bei ebay für unter 20 euro, für einen VW DigiFiz ist man leicht bei 200 euronen und viel, viel mehr !
Für so ne kleine Bastelei reicht mir der für 20 euro erst mal...

[richard]

geile sache,wolte mir auch eins von vw einbauen ,weis aber nict genau wie. bei uns im rumanien gibt es ein haufen solche fur rund 25eure. ich tu ein foto von der uhr vieleicht kan mir jemand sagen wie man das einbaut. schuldigung fur die frage aber ich sah das es um solche electronic tachos es sich handelt. danke

[Andy-GTII]

bei uns im rumanien gibt es ein haufen solche fur rund 25eure.

Hi,
ok also so ich hätt dann gerne ALLE die Du auftreiben kannst.

[roccoGT20492]

ich nehm auch ein paar für 25euro

mfg christian

[Maggus]

Eins hätt ich dann auch noch gerne, zahl auch 30€
