Suche Stromlaufplan für Sc2 - EX 90PS Vergaser

[philipple]

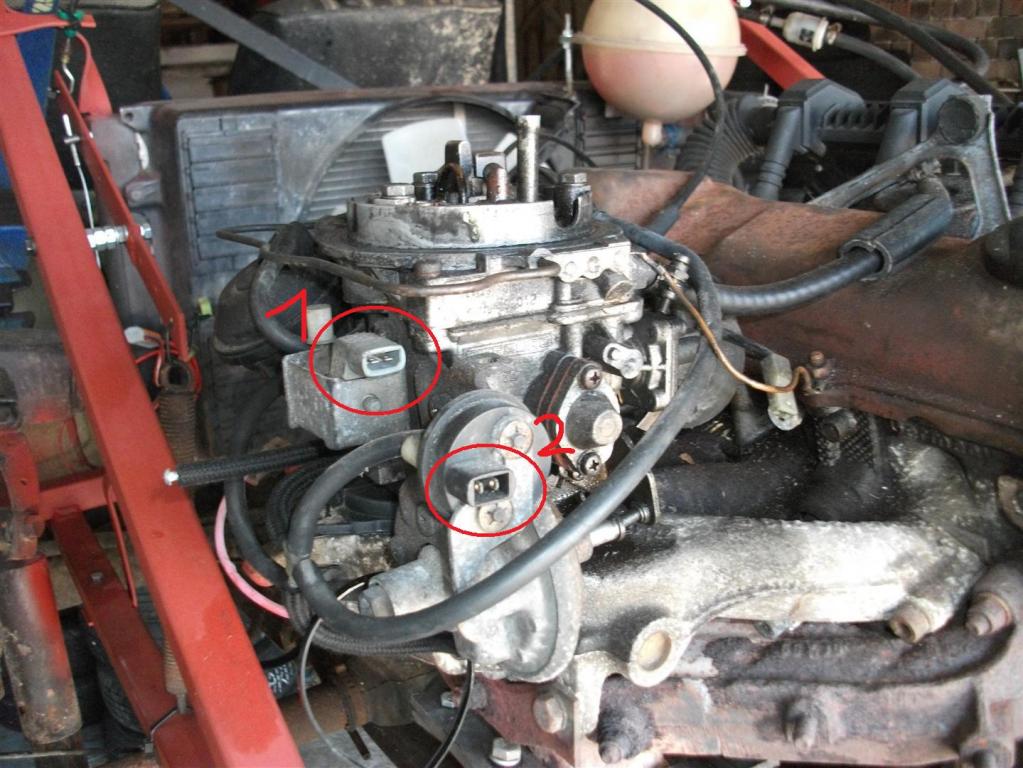

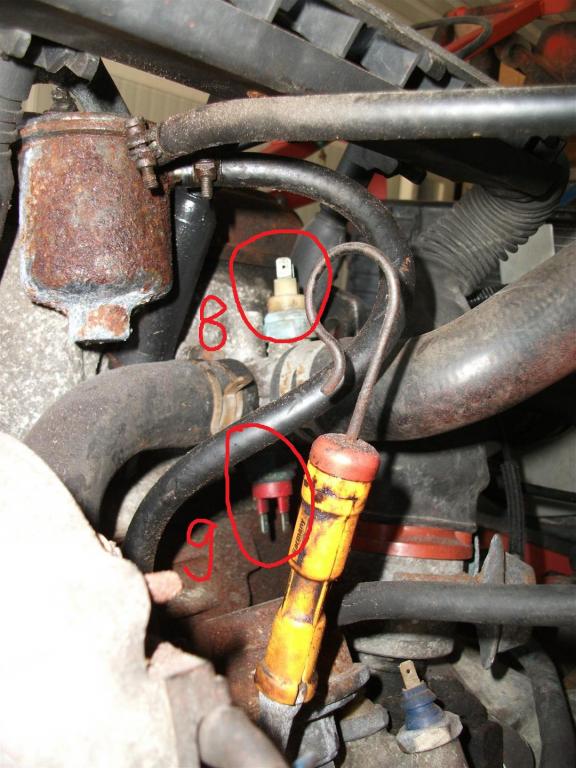

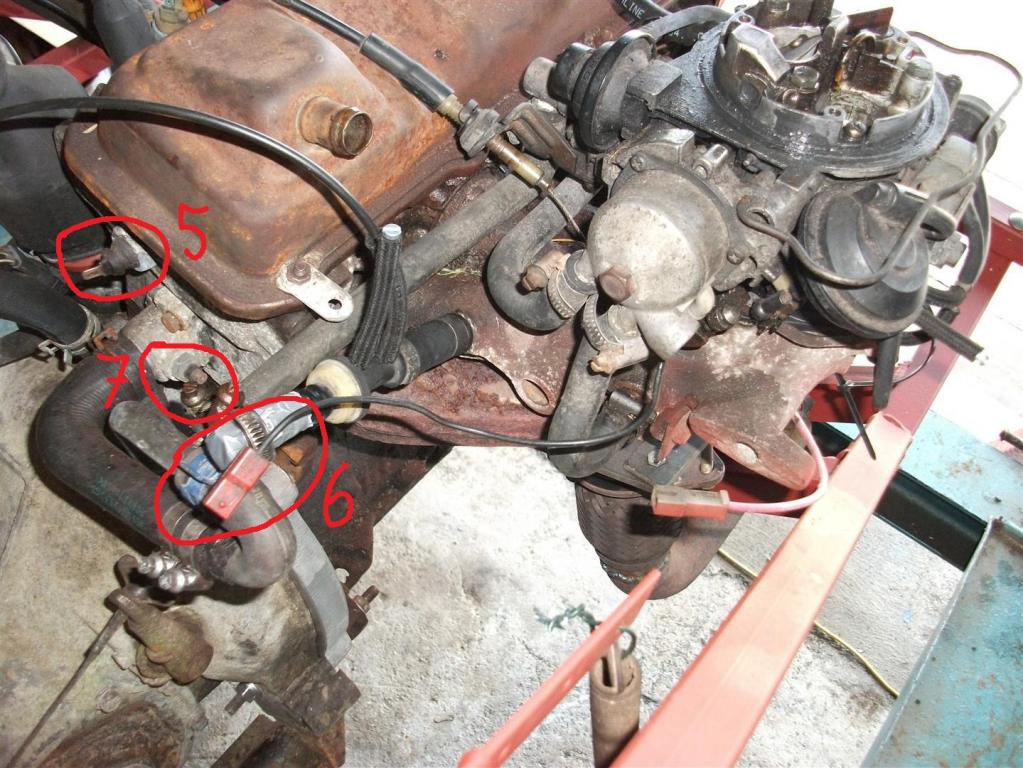

so hier mal einige Bilder von dem Motor. Hab die Stellen eingekreist, für die ich wissen sollte, was angeschlossen werden muss.

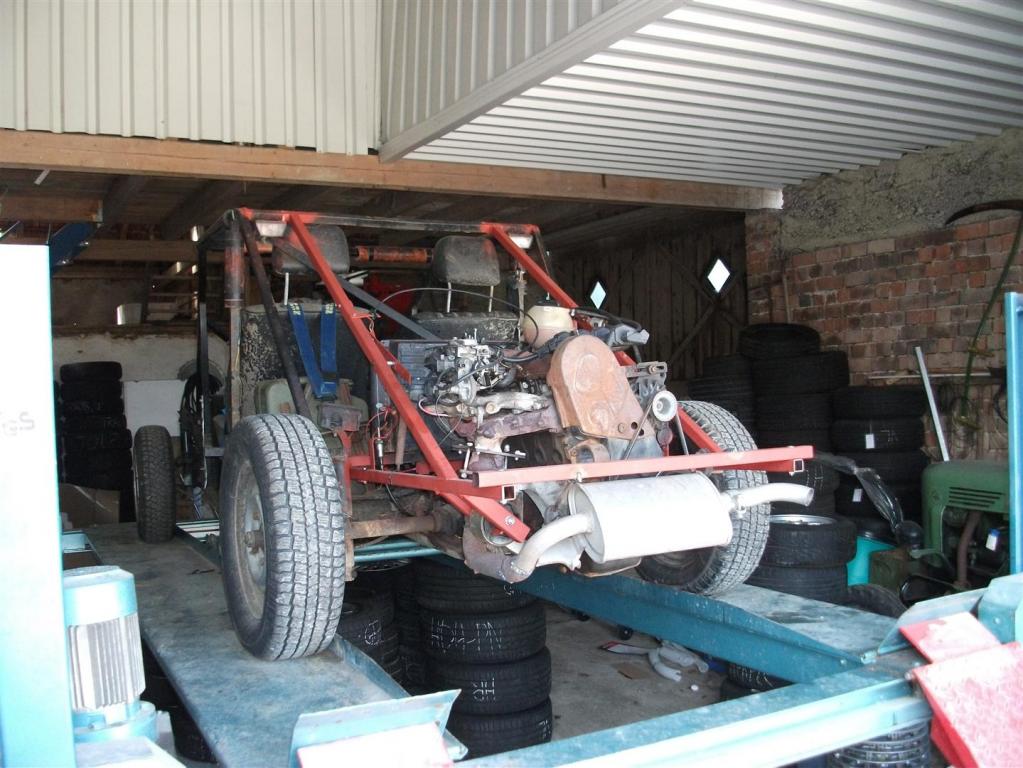

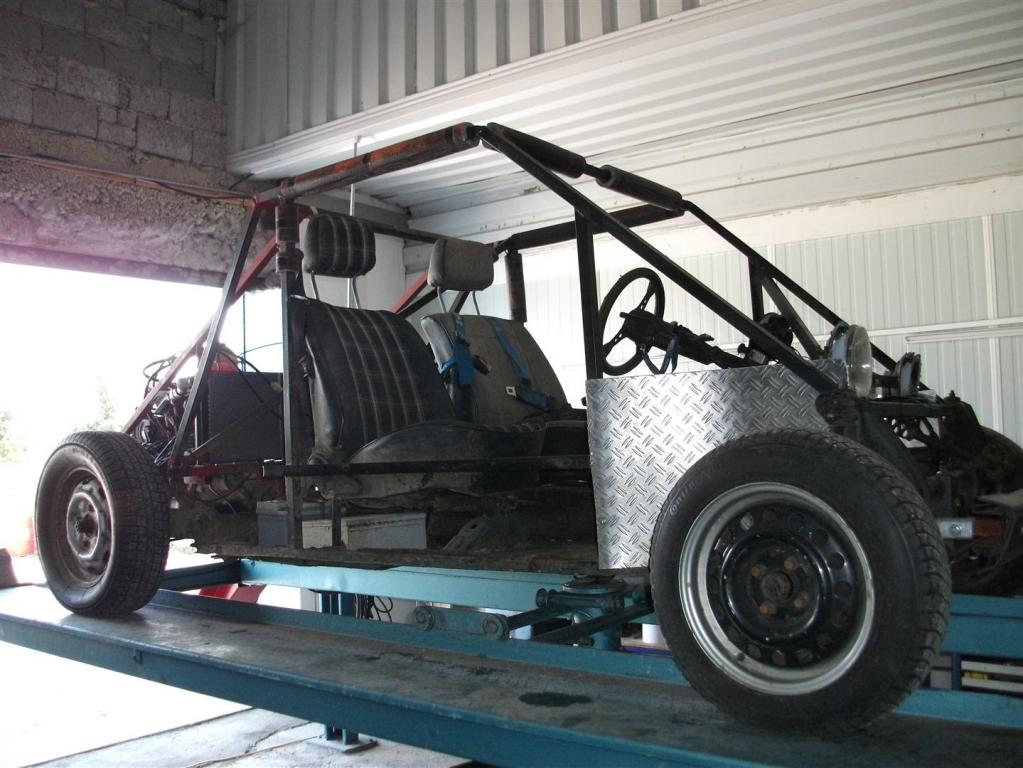

Außerdem 2 Bilder vom restlichen Fahrzeug. Leider konnte ich am Sonntag nur kurz dran und nicht ins Freie wo das Licht besser gewesen wäre.

@ COB: Danke für die E-Mail, leider konnte ich die Datei nicht öffnen. ist im .dat Format?!?

Grüße Philipp

[COB]

Danke für die E-Mail, leider konnte ich die Datei nicht öffnen. ist im .dat Format?!?

Aaaahhhh, das liegt dann mit an deinem Mailprogramm, dass das von meinem Ausguck benutzte Format nicht lesen kann, denn der sendet alles als .rtf. Ich schicks dir heute abend nochmal anders formatiert.

[Maggus]

EX Kabelbaum

[philipple]

Markus, danke für den Link, aber ich hab den Kabelbaum ja noch.
Nur ist diesem nicht anzusehen, was wann wo Spannung führt ect.. Die ZE will ich nicht verbauen.
Daher brauch ich ja den Stromlaufplan, um zu sehen, was mit den Kabeln des Kablbaums eigentlich passiert.

[COB]

So, heute etwas verspätet noch mal raus gelassen. Als nur .txt sollte es universal lesbar sein.

[philipple]

Super, Danke dir COB!

Ist angekommen und sehr gut lesbar.
Werd die kommenden Tage checken, ob das auf den EX soweit auch zutrifft.

Grüße Philipp

[philipple]

So,

nochmal vielen Dank für die Stromlaufpläne. War genau das was ich brauchte.
Fahrzeug läuft jetzt einwandfrei. Hab einfach die entsprechenden Pins vom ZE Stecker über Hängesicherungen aud die passenden Anschlüsse (Masse, KL15, KL30 usw) gelegt.

Von den Fahrleistungen bin ich absolut beeindruckt! Werd bei Gelegenheit nochmal Bilder machen

[Maggus]

Dann muss ich ja mal auf ne Probefahrt vorbeikommen

Grüssle

[COB]

nochmal vielen Dank für die Stromlaufpläne. War genau das was ich brauchte.

Na freut mich, dass es was geholfen und geklappt hat.

[philipple]

@ Markus: Klar! des mach mr mal!! Wird ne Gaudi. Biervorrat ist bereits vorhanden
